Demo-Seite Datensatz BDK50
Gesamt-Kartengrundlage Sächsisch-Böhmische Schweiz Böhm-Kartografie
Karten für Feuerwehr, Bergwacht und Rettungsdienste
Alle Kartentitel auf einer Bildfläche zusammengefügt in UTM-Koordinaten
Verzeichnis der Kartentitel
------------------------------------------------------------- Nr. Abk. Typ Kartentitel Maßstab ------------------------------------------------------------- 01 sto E Stolpen 1 : 20 000 02 bas D Bastei 1 : 10 000 03 bra D Brand-Hohnstein 1 : 10 000 04 kst D Königstein 1 : 10 000 05 sch D Bad Schandau 1 : 10 000 06 ssa D Schrammsteine-Affensteine 1 : 10 000 07 kzs D Kleiner Zschand 1 : 10 000 08 gzs D Großer Zschand 1 : 10 000 09 hhd D Hinterhermsdorf 1 : 10 000 10 kht D Khaatal 1 : 10 000 11 bzh D Balzhütte 1 : 10 000 12 nik D Nikolsdorfer Wände 1 : 10 000 13 bie D Bielatalgebiet 1 : 10 000 14 ssg U Sächsische Schweiz 1 : 30 000 15 bsc U Böhmische Schweiz 1 : 40 000 -------------------------------------------------------------
Typ D = Detailkarten 1:10000, vollständige Abbildung
Typ E = Detailkarte Stolpen 1:20000, Ergänzung
Typ U = Übersichtskarten 1:30000/1:40000. Für künftige Ergänzungen vorgesehen
Beispielbilder zur Demonstration
Die Karten werden in 4 verschiedene Auflösungen bereitgestellt:
1. R005: Hauptdaten
Maximale Auflösung, die unmittelbar aus den Originalscans der Kartentitel gewonnen wurde. Herausragende Qualität, erstklassige Bildschärfe, die einen stark vergrößernden Zoom gestattet. Die Pixel der Hauptdaten sind die sog. „Target Pixel“, 1 Target Pixel entspricht 1/2 Meter in der Natur.

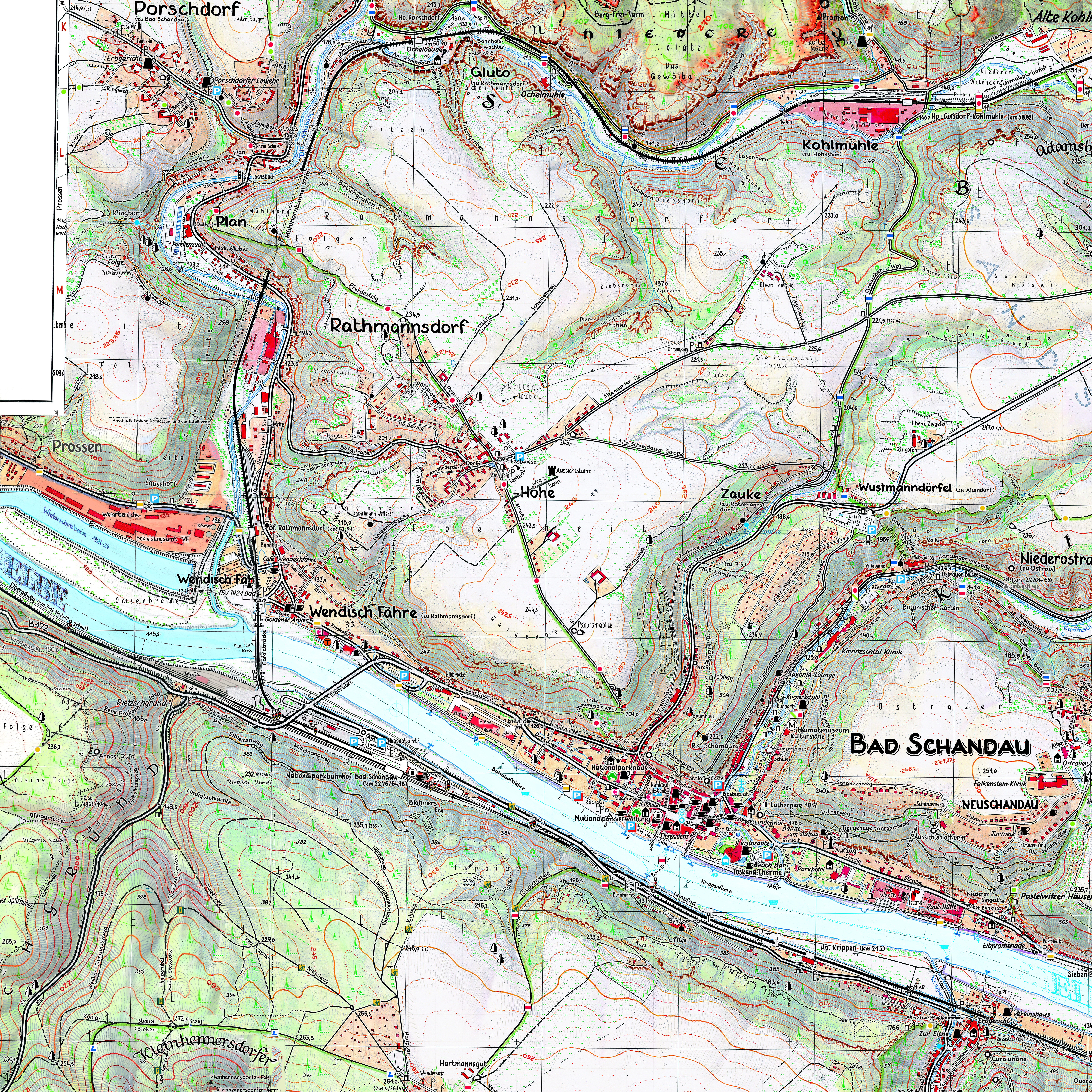

Beispiel 1: Quadrat FF3
Das Bild zeigt, dass die Titel Bad Schandau, Königstein und Brand sehr gut aneinander passen.

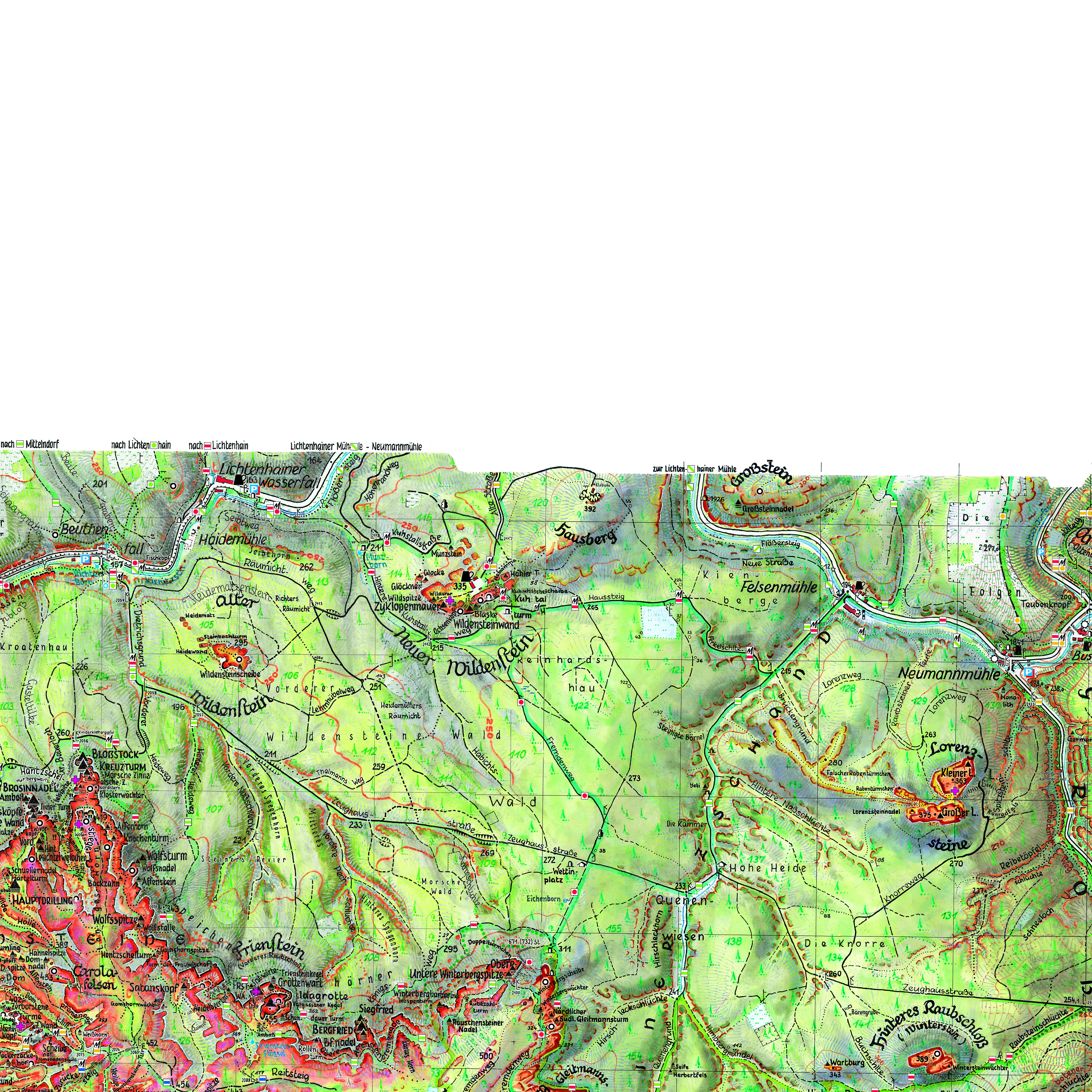

Beispiel 2: Quadrat FF5
Auch die Montage Schrammsteine, Kleiner Zschand und Großer Zschand funktioniert ausgezeichnet. In Gebieten,
die von den Kartentiteln nicht abgedeckt werden, können auf Wunsch auch die Übersichtkarten einmontiert werden.
2. R010: Verkleinerung. 1 Pixel ≙ 1 m
Verkleinerung auf 50 %. Grundsätzlich auch noch ein recht gut lesbares Kartenbild. Als Notlösung brauchbar. Solange es aber keine Speicherplatzprobleme gibt, werden jedoch die viel besser aufgelösten Daten der Auflösung R005 empfohlen.
Beispiel 3: Streifen FFFF2 (ex Großkachel F902)
Je drei Quadrate werden zu einem Streifen zusammengefügt, die dann 1/3 der Breite des Gesamtgebiets umfasst.
3. R020: Starke Verkleinerung. 1 Pixel ≙ 2 m
Verkleinerung auf 25 %. Noch insgesamt brauchbar lesbar, kleinere Details werden allerdings langsam pixelig.
Beispiel 4: Zone EE
Die Zonen zeigen recht gut, wie das Gesamtgebiet von West nach Ost abgedeckt ist.
Beispiel 5: Zone FF
Beispiel 6: Zone GG
3. R020: Sehr starke Verkleinerung. 1 Pixel ≙ 4 m
Verkleinerung auf 1/8. Geeignet für Übersichtszwecke. Größere Beschriftungen sind noch lesbar, kleinere Schrift jedoch kaum noch.

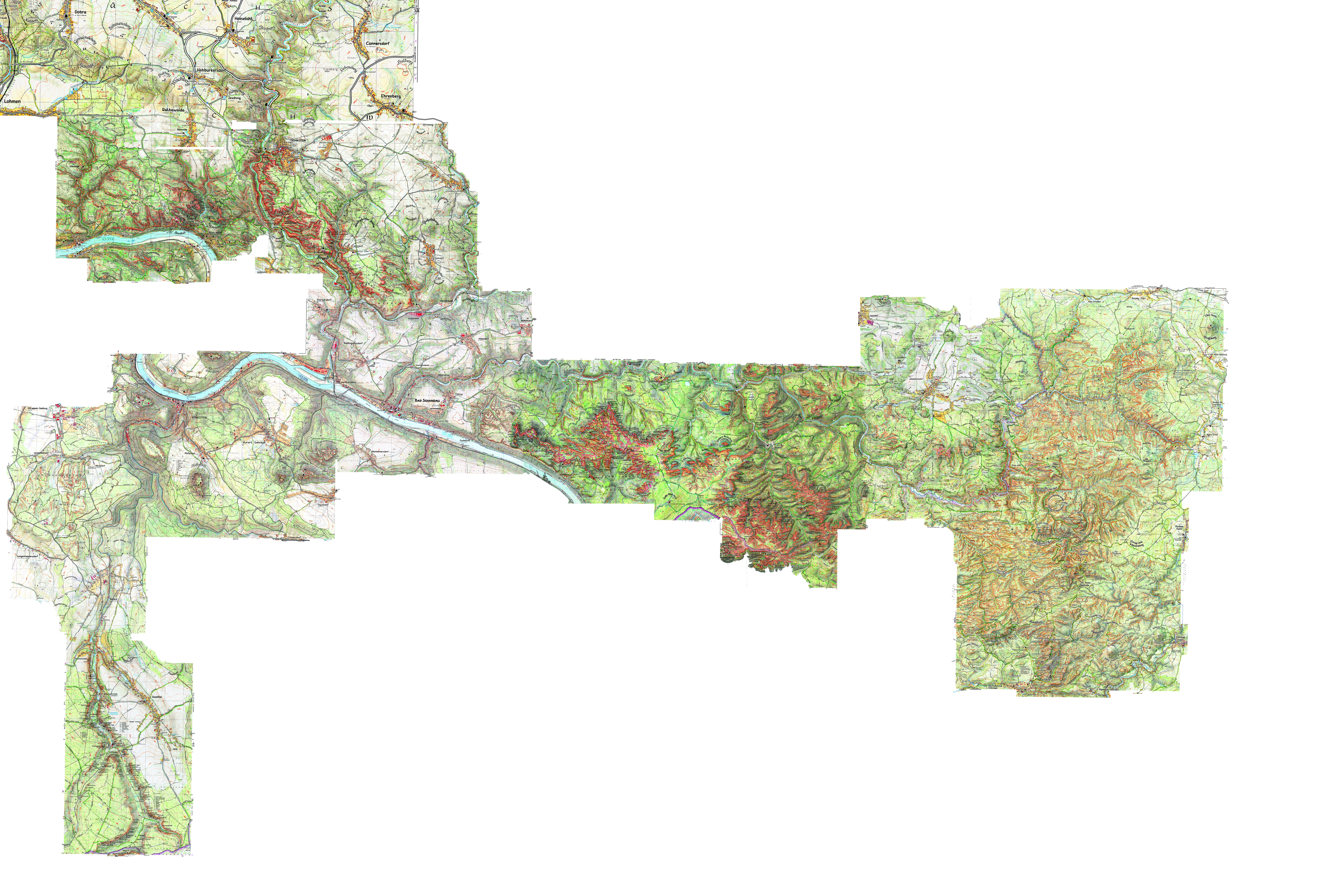

Beispiel 7: Vollbild
Das ist das 36×24 km große Gesamtgebiet. Vorteihaft ist, dass das Bild mit seinen 9000×6000 Pixeln
gut handelbar ist.
Technischer Hintergrund
Allgemeines
Gesamtgebiet 24×36 km. Die 1/2-Meter-Target-Pixel wurden aus den hochaufgelösten Original-Scandaten der einzelnen Karten berechnet. Die Pixel der Originalscans („Source Pixel“) sind in der Natur zwischen 80 und 42 cm groß. Damit es zu keinen Verlusten kommt, werden Zielpixel mit einer Größe von 50 cm erzeugt („Target Pixel“). Die Target Pixel stehen kartenübergreifend im Koordinatensystem UTM/WGS84.
Ergebnis ist ein mit 72000×48000 Pixeln sehr großes Bild. Weil Bilder in dieser Größe mit „gewöhnlicher Software“ nicht mehr handelbar sind, wird der Datensatz in Kacheln zerlegt. Diese bilden von Nord nach Süd 6 Zonen (Buchstaben DD bis II) und von West nach Ost 9 Quadrate (Zahlen 1 bis 9):
----------------------------------------------------------------------------------------------------------------
Auflösung in
Name der Natur Verkleinerung Vollbildgröße Kachelung Qualität
----------------------------------------------------------------------------------------------------------------
R005 0,50 m Target Pixel 72000×48000 9×6=54 Quadrate 8000×8000 Ausgezeichnet
R010 1,00 m 1/2 36000×24000 3×6=18 Streifen 12000×4000 Gut
R020 2,00 m 1/4 18000×12000 1×6= 6 Zonen 18000×2000 Noch lesbar
R040 4,00 m 1/8 9000× 6000 1 Vollbild 9000×6000 Für Übersichtszwecke
----------------------------------------------------------------------------------------------------------------
Lieferung in unkomprimiertem Tiff RGB, auf Wunsch auch Jpeg.
Koordinatenbezug
Koordinatensystem UTM/WGS84 (54...Kilometer, 54000...Meter)
------------------------------------------------------------------------
N 5652000
W 430000 O 466000 W-O-Ausdehnung 36000 m
S 5628000
------------------------------------------------------------------------
N-S-Ausdehnung 24000 m
Quadratschema
---------------------------------------------------------------------------
430000 434000 438000 442000 446000 450000 454000 458000 562000 466000
5652000 -------------------------------------------------------------------
| DD1 | DD2 | DD3 | DD4 | DD5 | DD6 | DD7 | DD8 | DD9 |
5648000 ----------------------------------------------------------------
| EE1 | EE2 EE8 | EE9 |
5644000 --------------- . . . ---------------
| FF | FF2 FF8 | FF9 |
5640000 --------------- . . . ---------------
| GG | GG2 GG8 | GG9 |
5636000 --------------- . . . ---------------
| HH | HH2 HH8 | HH9 |
5632000 ----------------------------------------------------------------
| II1 | II2 | II3 | II4 | II5 | II6 | II7 | II8 | II9 |
5628000 ----------------------------------------------------------------
Dr.-Ing. Rolf Böhm
Ingenieurbüro für Kartographie
Niederweg 5
01814 Bad Schandau
Germany
Tel. (035022) 40100
Fax (035022) 40101
info-at-boehmwanderkarten.dot-de
www.boehmwanderkarten.de
03.07.2023 Initial
05.07.2023 Überarbeitung
25.11.2023 Begriffe präzisiert. Kacheln→Quadrate, Großkacheln→Streifen,
Kachel ist der Oberbegriff für alle diese Kachelformen, Zonen werden mit Doppel-,
Streifen mit Vierfach-, Quadrate mit Dreifachbuchstaben bezeichnet.
Die 900er großkachelnummern fallen weg.
